中堿玻纖與無(wú)堿玻璃纖維的主要區別

　　玻璃纖維是一種性能優(yōu)異的無(wú)機非金屬材料，它以天然礦石為原料，按一定的配比，進(jìn)行高溫熔制、拉絲、絡(luò )紗、織布等工序形成各類(lèi)產(chǎn)品。玻璃纖維強度大，彈性模量高，伸長(cháng)率低，電絕緣性好，耐腐蝕，應用廣泛。玻璃纖維常用作復合材料中的增強材料、電絕緣材料和絕熱保溫材料等。今天我們主要來(lái)比對一下中堿玻纖與無(wú)堿玻璃纖維的主要區別。

　　1.堿金屬氧化物含量不同。堿金屬氧化物一般指氧化鈉、氧化鉀，由純堿、芒硝、長(cháng)石等物質(zhì)引人，以降低玻璃的熔點(diǎn)。

　　但玻璃中堿金屬氧化物的含量愈高，它的化學(xué)穩定性、電絕緣性能和強度都會(huì )相應降低。因此，對不同用途的玻璃纖維， 要采用不同含堿量的玻璃成分。從而經(jīng)常采用玻璃纖維成分的含堿量 ，作為區別不同用途 的連續玻璃纖維的標志。根據玻璃成分中的含堿量 ，可以把連續纖維分為如下幾種：

　　無(wú)堿纖維(通稱(chēng)E玻璃 )：R₂O含量小于0.8%，是一種鋁硼硅酸鹽成分。它的化學(xué)穩定性、電絕緣性能、強度都很好。

　　中堿纖維( C玻璃)：RO的含量為11.9%～16.4%，是一種鈉鈣硅酸鹽成分，因其含堿量高，不能作電絕緣材料，但其化學(xué)穩定性和強度尚好。

　　無(wú)堿和中堿玻璃纖兩類(lèi)產(chǎn)品的產(chǎn)量占玻纖總產(chǎn)量的98%以上，是用途廣泛的兩類(lèi)產(chǎn)品。

　　2.性能比較

　　2.1力學(xué)性能

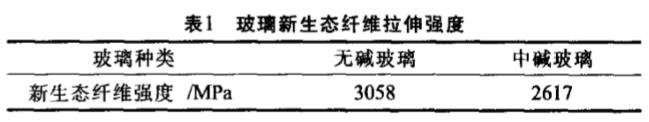

　　表 1 玻璃新生態(tài)纖維拉伸強度

　　從表1中可以看出，無(wú)堿玻璃的強度高于中堿玻璃。

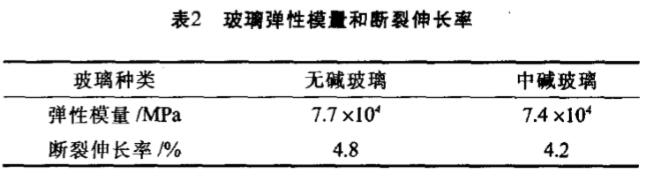

　　表2 玻璃彈性模量和斷裂伸長(cháng)率

　　2.2 化學(xué)穩定性 化學(xué)穩定性是指玻璃抵抗水、酸、堿等介質(zhì)侵蝕的能力。

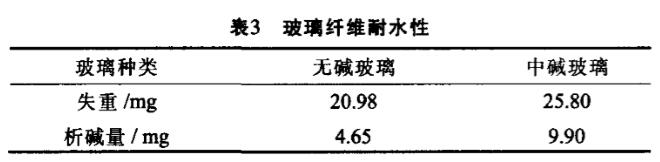

　　表3 玻璃纖維耐水性

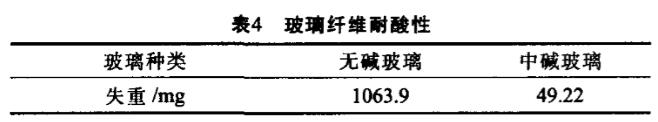

　　表4 玻璃纖維耐酸性

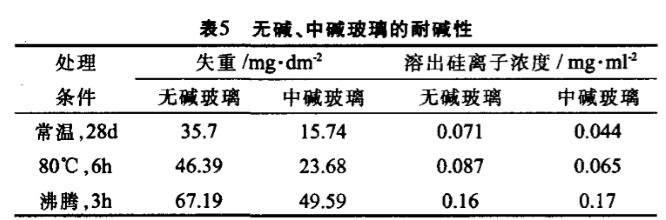

　　表5 無(wú)堿、中堿玻璃的耐堿性

　　2.3 玻璃配方及原料種類(lèi) 無(wú)堿成分是指堿金屬氧化物含量小于1%的硼鋁硅酸鹽玻璃成分，以 SiO₂、AI₂0₃、CaO三元系統為基礎，國際上通常叫做“E”玻璃。

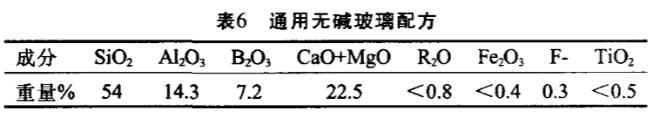

　　表6 通用無(wú)堿玻璃配方

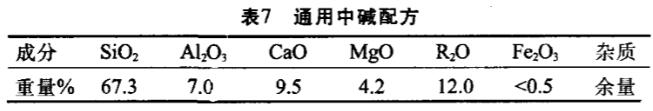

　　表7 通用中堿配方

　　2.4 熔制工藝無(wú)堿和中堿玻璃的熔制主要采用單元窯和馬蹄焰窯兩種窯型，單元窯一般應用于無(wú)堿池窯拉絲工藝，馬蹄焰窯一般作為纖維用玻璃球窯，也有少數作為中堿池窯拉絲工藝的窯型。

　　濟南火龍熱陶瓷有限公司是一個(gè)集耐火纖維、納米隔熱材料、不定型耐材生產(chǎn)、研發(fā)、銷(xiāo)售、應用為一體的企業(yè)，公司生產(chǎn)裝備先進(jìn)、技術(shù)力量雄厚，下設外墻和保溫套事業(yè)部，是國內優(yōu)質(zhì)的耐火材料供應商和窯爐保溫工程承包服務(wù)商。

HLGX中堿、無(wú)堿玻璃纖維布、針刺氈咨詢(xún)熱線(xiàn)：400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理

數據來(lái)源于山東大學(xué)材料學(xué)院-林長(cháng)鋒2009年發(fā)表的文章《淺析淺析無(wú)堿與中堿玻璃纖維異同》

轉載請注明出處www.yyhz118.com

侵權必究
